一． 项目概述

      近年来随着城市化建设的推进与深入，伴随着能源紧张导致居民供热问题日益凸现。新老用户居住面积逐年增加，热源严重不足；供热设备老化锈蚀，跑、冒、滴、漏现象频发，严重影响了供热质量。

     热电联供是一种热能和电能联合生产的高效能源生产方式，热电厂不仅可以提供电能，还能提供工业用蒸汽和住宅暖气，热效率高于普通集中供热。同时，热电联供在节能和环保方面都有优势。热电联供的实施，将极大提高城市供热质量，增强供热的安全性与稳定性，大大改善城市大气环境质量。

二． 系统设计

      此项目中共有分散在3个主要城市的10个分供热中心，系统要求这10个分供热中心的数据均要发往胜利油田热电联供中心调度平台。目前每个分供热中心所配备的控制设备不尽相同，比如有上海华文PCS-3000 DCS系统、西门子S7-300PLC控制器、西门子S7-200PLC控制器、西门子楼控系统等。其中有8个分供热中心已经配备了监控系统，包括：MCGS系统、西门子WINCC系统等。为了便于数据汇总，数据通信统一设定为OPC方式。

      由于分供热中心所在地点分散、地域广阔，各个分供热中心的网络环境较为复杂，只有个别分供热中心接入了胜利油田的专网，大部分地区都是采用的民用网络或者商用网络。如果将数据不经处理直接接入热电联供中心，就有可能对各分供热中心的控制系统带来极大风险，因此需要在各个分供热中心配备工业网络隔离装置，以保证生产数据和控制网络安全。

三． 系统架构

根据上述需求，系统架构如下图所示：

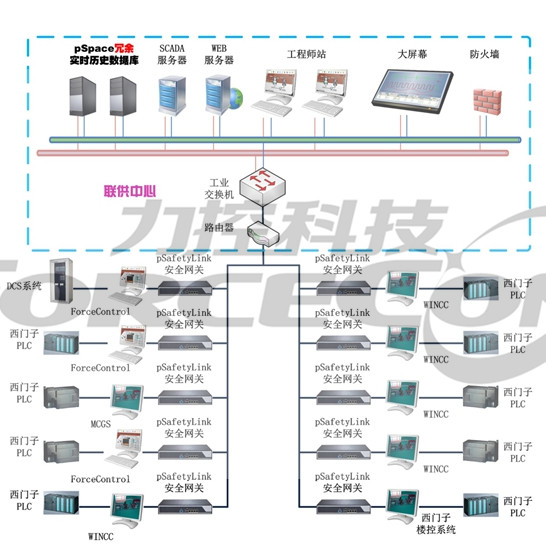

图1 系统架构拓扑图

      如上图所示，对于不配备监控系统的分供热中心，选择力控科技的ForceControl系列工业监控组态软件作为监控平台。由于现场网络环境复杂，为了保证整个系统网络和数据的安全性，在每个分供热中心均配备力控的pSafetyLink工业隔离网关。该设备内部为双独立主机“2+1”架构，双主机之间才用专有网络隔离技术PSL，彻底阻断任何网络形式的连接。从而实现内外网之间的数据隔离交换。基于PSL的实时数据交换技术，分别解决了安全隔离网闸进行数据过滤和摆渡时性能低的业内难题，保证数据交换延迟时间低于1ms，从而满足了用户对高性能安全隔离网闸的需求。

      热电联供中心采用双网冗余架构，配备力控科技pSpace 实时历史数据库作为数据平台，同样采用双机冗余架构，保证了数据安全和系统稳定。单独配备SCADA服务器和WEB服务器，使得联供中心内部浏览和外部远程浏览网络相互独立，保证了数据系统不被外部网络病毒、黑客等不安全因素攻击。调度人员可通过工程师站随时对分供热中心系统下达指令，同时可获取分供热中心的系统运行状况，并且将实时数据画面显示在联供中心的大屏幕上。

四．系统功能

  4.1 安全性

      pSafetyLink工业隔离网关以统一安全引擎为基础，对隔离交换报文进行全文数据还原，对用户登录、命令请求、文本信息、协议格式等实施全文深度检测，并支持特定应用层协议标签的检测控制，实现了对特定信息交换多重内容安全管理，为工业控制系统网络间数据交换提供了“绿色通道”。

      基于高效的IO调度模型，多重冗余方案，支持自身端口冗余、链路聚合、双机热备、多台安全隔离网闸负载均衡，保障了用户网络和应用的高可靠性。 下图所示为pSafetyLink工业隔离网关的系统架构图。

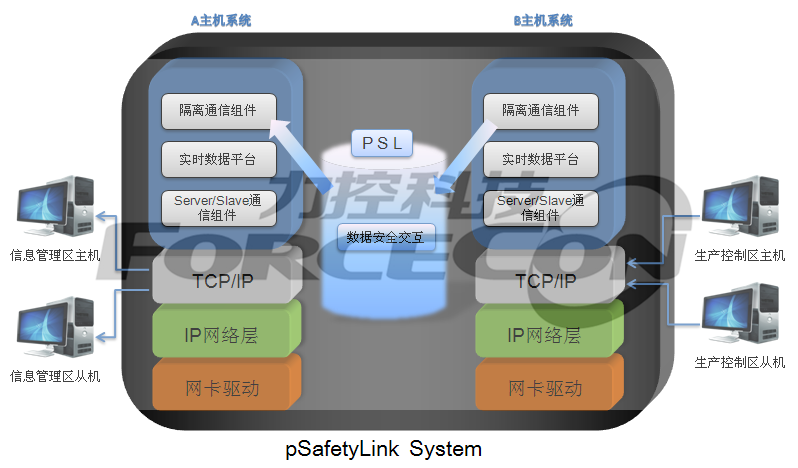

图2 pSafetyLink System架构图

      在操作上严格权限管理。系统应提供审计跟踪功能，记录所有用户操作过程，对出现的系统安全问题提供调查的依据和手段；系统应具备事务日志功能。

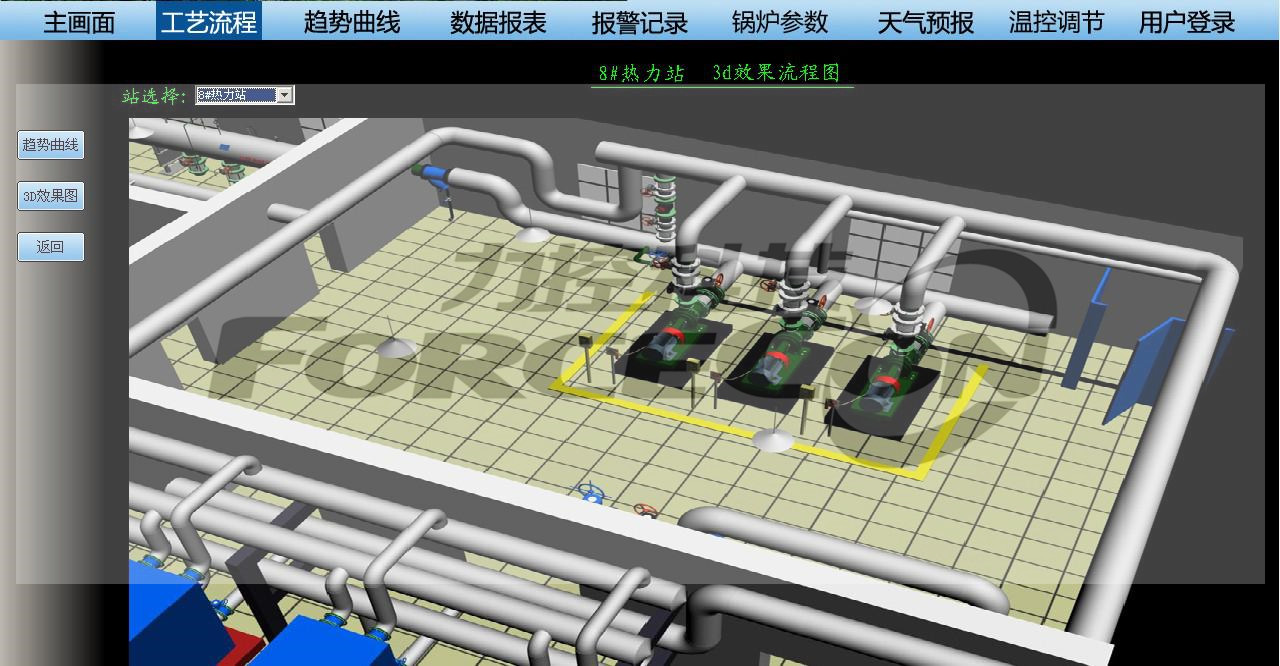

图3 现场工艺监控画面

     根据现场要求通信方式全部采用OPC通信方式，为此在实时历史数据库平台pSpace上开通了OPC Tunneller Server组件。它是远程OPC Server的客户端组件，又是本地pSpace服务器的数据源核心组件，支持采集站与服务器之间通过TCP/IP、UDP/IP方式通讯。该组件的使用使得各个分供热中心的数据可及时、快速、方便的传输到联供中心。

该组件具备如下功能特点：

1）通过该组件可以实现Server端同时访问多个OPC Server；

2）第三方软件OPC Server可以虚拟成设备，OPC Tunneller Server通过IO驱动程序来进行访问第三方软件OPC server的数据；

3）具备故障恢复功能，通讯中断的时候具备自动恢复功能，保证系统的稳定性。

五．项目总结

    热电联供技术的应用使得油田生产区、生活区、办公区实现了恒温环保供热，既提高了能源利用效率，又做到了绿色环保。力控科技产品的应用，为系统长期稳定运行提供了可靠保障。
