深圳市泰科智能伺服技术有限公司专业研发、生产、销售机器人关节模组及组件、高性能小型智能伺服驱动器与通用运动控制产品，也为客户提供OEM客户化产品与相关配套的有刷、无刷、直线、步进电机、编码器。经过几年的创业和发展，公司已初具规模，产品主要应用于国内机器人、半导体组装设备、工厂自动化设备、军工、航天等数十个行业的数百家客户，并出口欧美等国。
地址：深圳市南山区松白路1026路南岗第二工业区12栋5楼
电话：0755-26712201
手机：18925247630
传真：0755-26712958
公司网址：
http://www.techservo.com
【简述】
-增量编码器
支持A/B/Z信号
分辨率2000-20000P/R
中空尺寸18.5-23mm
-绝对值编码器
单圈或多圈（需加电池）
单圈13-18位 多圈16位
BISS/多摩川接口
中空12-18.5mm
【主要特性】
中空式编码器
无轴承，有利于管、线在电机空心轴里排布
高精度绝对值
高精度，高分辨率，高可靠性
低要求
安装难度和使用要求降低，快速安装，免调试，插线即用
结构紧凑，体积小
省去轴承，厚度大幅度减小，可集成到有限空间的应用中
支持多种接口及协议
标准BiSS协议，兼容多摩川、松下的RS485串行通信，SPI接口，SSI、PWM
【规格参数】
| 精度 | ||
| 单圈分辨率（最大） | Bits | 17（20） |
| 精确度 | 度 | ±0.015 |
| 重复精度 | 度 | ±0.003 |
| 机械安装 | ||
| 外径 | mm | 60 |
| 轴直径 | mm | 12 |
| 总厚度 | mm | 8.3 |
| 静盘动盘间气隙 | mm | 0.6 |
| 轴向允许误差 | mm | ±0.1 |
| 径向允许误差 | mm | ±0.1 |
| 电气特性 | ||
| 供电电压 | V | 4.5-26.4 |
| 电流 | mA | 140 |
| 通信协议 | BISS-C/SSI/RS485/SPI | |
| 最高转速 | RPM | 9000 |
| 温/湿度 | ||
| 工作温度 | ℃ | -40~85 |
| 存储温度 | ℃ | -40~125 |
| 湿度 | % | 0.98 |
| 环境测试 | ||
| IP等级 | -- | IP20 |
| EMC | -- | EC 6100-6-2 EC 6100-6-4 |
| 振动 | -- | EC 60068-2-6 |
| 冲击 | -- | EC 60068-2-27 |

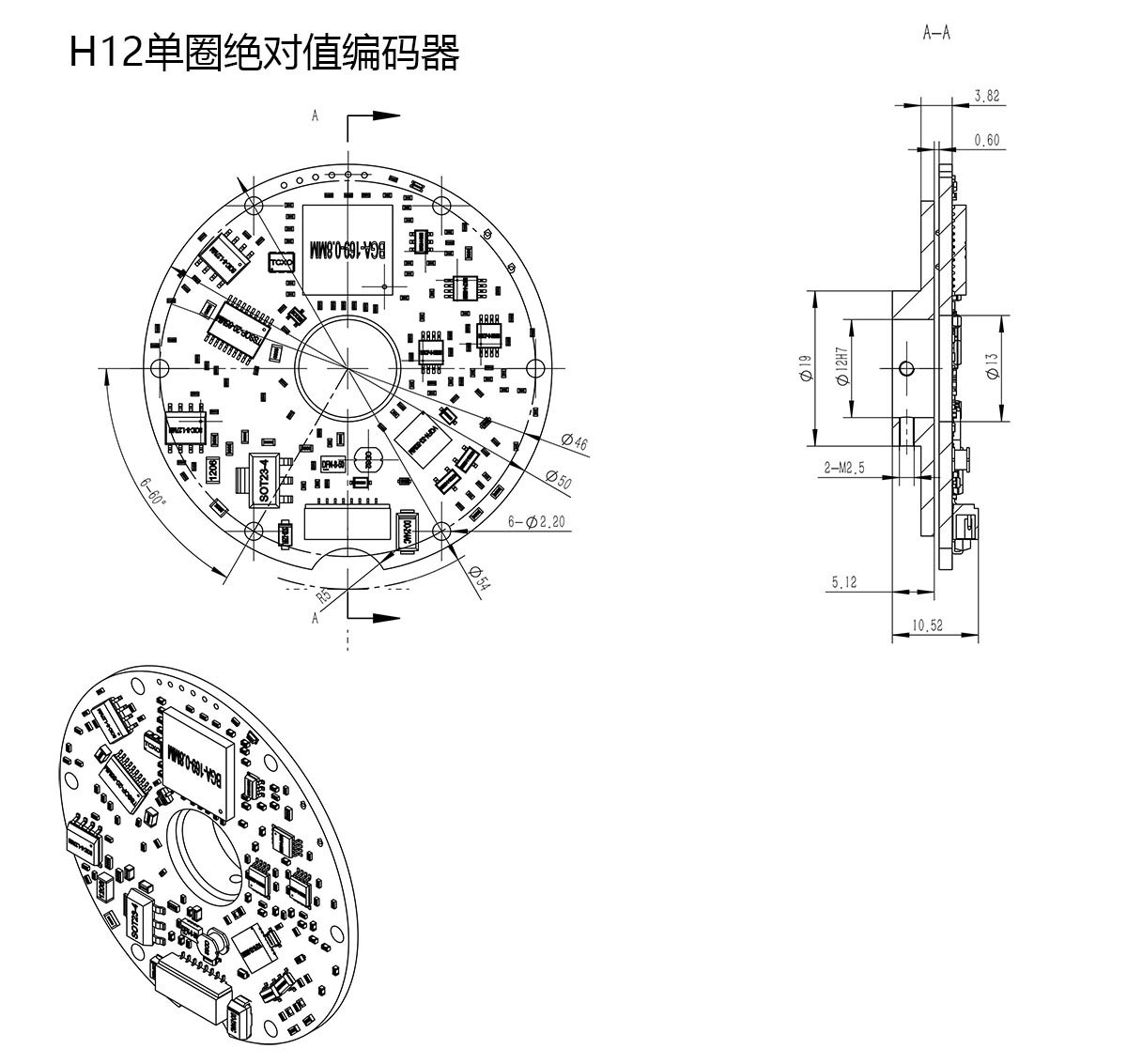

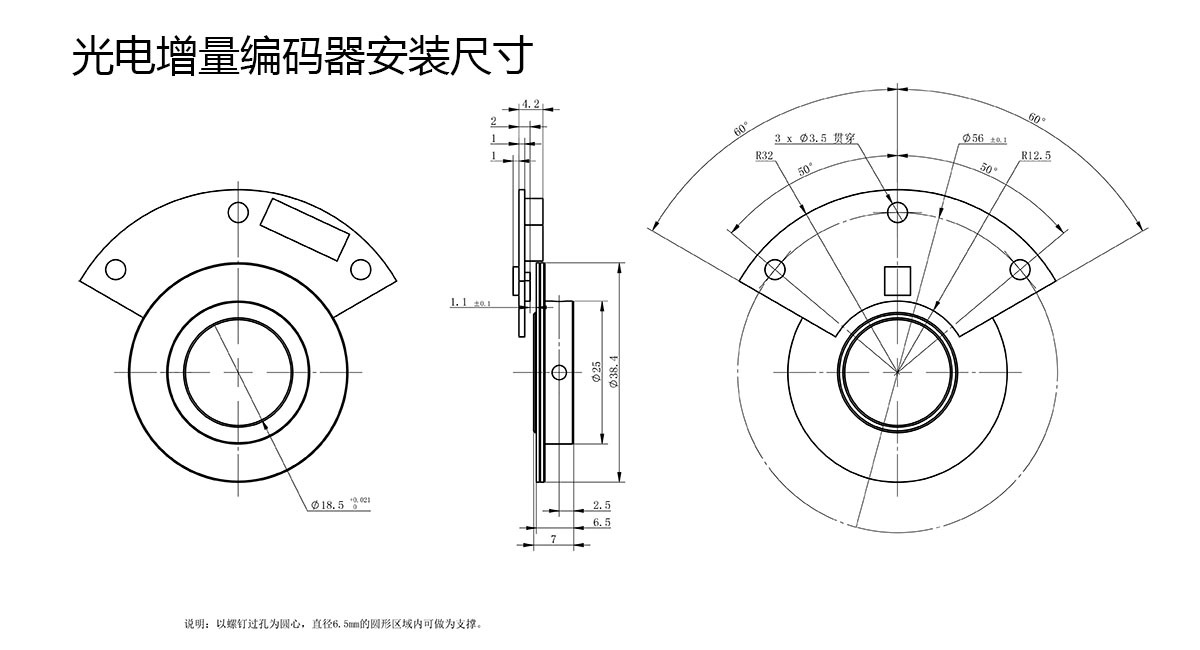

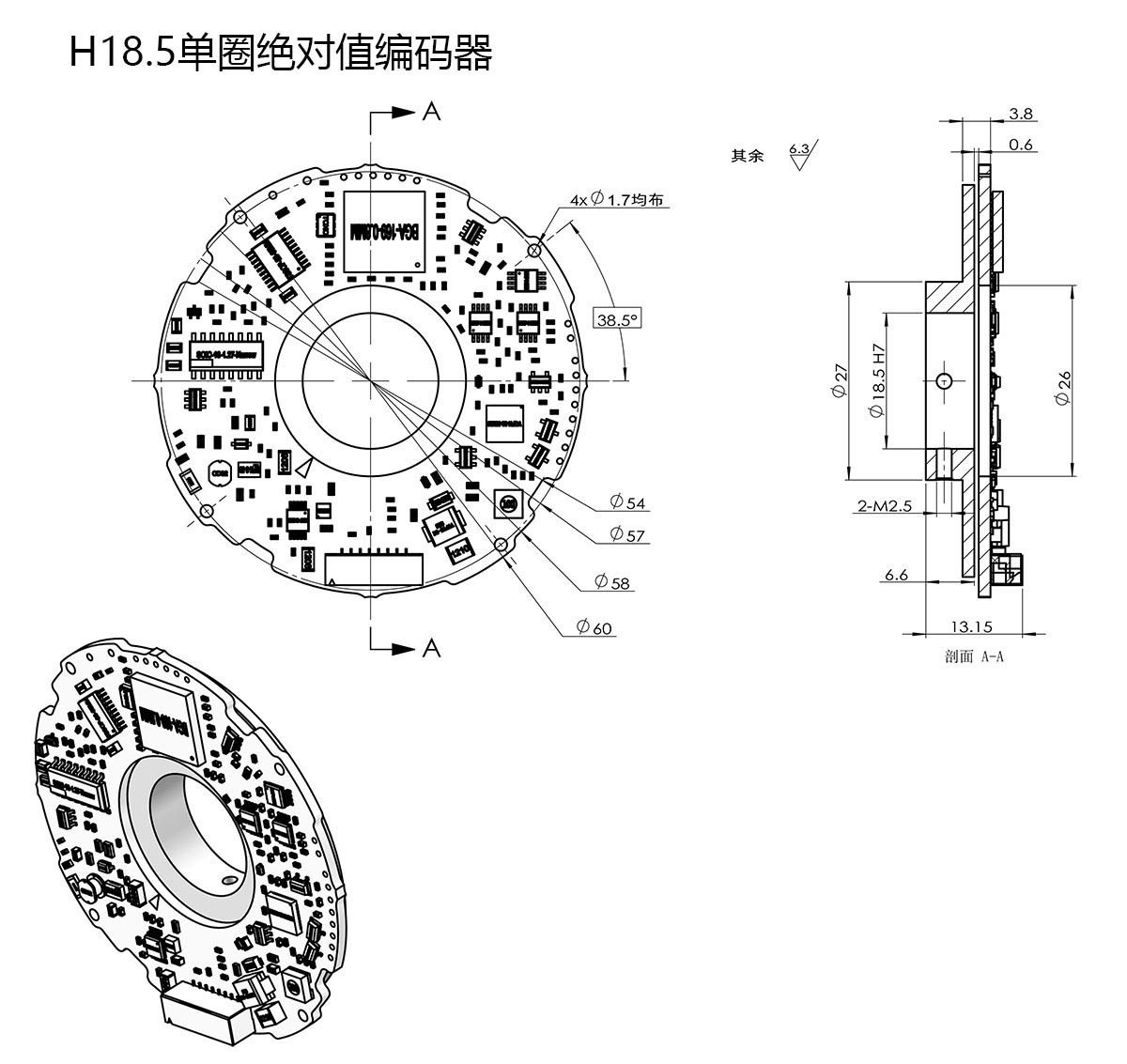

【机械尺寸外形图】
|
